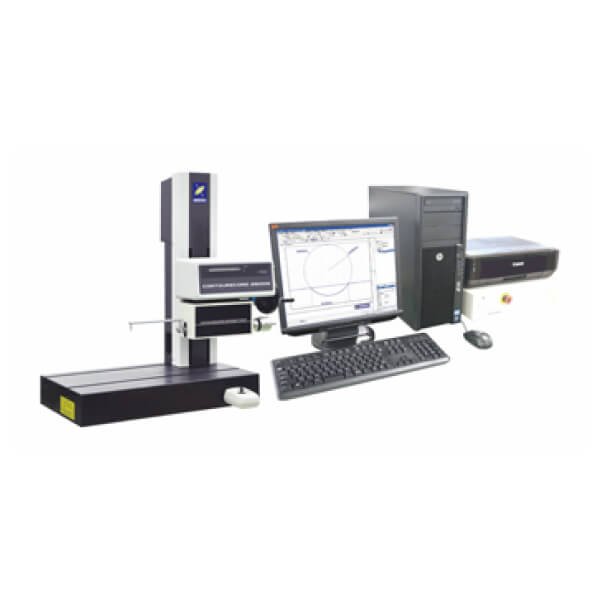

Thiết bị đo biên dạng CONTOURECORD 2600G

Thiết bị đo biên dạng CONTOURECORD 2600G - Ảnh 2

Thiết bị đo biên dạng CONTOURECORD 2600G

Liên hệ

SKU: 2600G Danh mục: Máy đo độ nhám - biên dạng, Thiết bị đo cơ khí chính xác Thẻ: 2600G ACCRETECH, ACCRETECH Thương hiệu: ACCRETECH

Mô tả
Thông số kỹ thuật

Loại				CONTOURECORD 2600G
				-11	-12	-13	-14	-21	-22	-23	-24
Dải đo		Trục Z (dọc)		50 mm
		Trục X (ngang)		100 mm				200 mm
Độ chính xác	Độ chính xác trục Z (dọc)			±(1 + {2H}/100) μm (H: chiều cao đo được bằng mm)
	Độ phân giải			0.025 μm/toàn dải
	Độ chính xác trục X (ngang)			±(1 + 2L/100) μm (L: chiều dài đo được bằng mm)
	Độ phân giải			0.04 μm
Trình điều khiển theo dõi		Độ chính xác độ thẳng		1 μm/100 mm				2 μm/200 mm
		Phương pháp cảm biến		Thang đo sọc gợn sóng Moire				Thang đo tuyến tính
		Tốc độ đo		0.03, 0.06, 0.15, 0.3, 0.6, 1.5, 3, 6 mm/s (8 tốc độ)
		Tốc độ cột lên/xuống (Trục Z)		-	10 mm/s (3 mm/s)			-	10 mm/s (3 mm/s)
Bộ cảm biến	Phương pháp cảm biến			Thang đo nhiễu xạ quang học laser
	Đầu đo, lực đo, chức năng			Có thể thay thế, 10 mN đến 30 mN, và chức năng giảm bớt bước (ngắn đi)
	Bán kính đầu đo (chất liệu đầu đo)			25 μmR (cacbua hình nón), một mảnh được trang bị theo tiêu chuẩn
	Hướng đo, vị trí			Các hướng kéo/đẩy và lên/xuống, góc theo tối đa: 77°
Phạm vi hoạt động	Theo dõi hành trình trình điều khiển			100 mm				200 mm
	Hành trình lên/xuống cột			250 mm		450 mm		250 mm		450 mm
Bàn đá granit	Kích thước			600 x 317 mm			1000 x 450 mm	600 x 317 mm			1000 x 450 mm
	Tải trọng cho phép	Sử dụng bàn chống rung để bàn (E-VS-S57B/S58B)		41 kg	35 kg	26 kg	-	35 kg	29 kg	20 kg	-
		Sử dụng bàn chống rung để bàn kích thước lớn (E-VS-S45A)		50 kg	40 kg	30 kg	91 kg	50 kg	40 kg	30 kg	85 kg
		Sử dụng bàn chống rung (E-VS-R16B)		50 kg	40 kg	30 kg	41 kg	50 kg	40 kg	30 kg	35 kg
		Sử dụng bàn chống rung (E-VS-R21B)		50 kg	40 kg	30 kg	100 kg	50 kg	40 kg	30 kg	100 kg
Khác		Kích thước cài đặt	Rộng	2000 mm			2300 mm	2000 mm			2300 mm
			Sâu	1000 mm
			Cao	1700 mm		1900 mm		1700 mm		1900 mm
		Trọng lượng		115 kg	125 kg	130 kg	235 kg	125 kg	130 kg	140 kg	245 kg
		Nguồn cấp, tần số, tiêu thụ		AC một pha 100 V ± 10% (cần nối đất), 50 Hz / 60 Hz, 710 VA
